Root Blower'lar: Çalışma Prensibi, Uygulamalar ve Seçim Faktörleri

Kök üfleyiciler Sabit hacimde gazı hapseden ve onu girişten çıkışa zorlayan, basınç değişimlerinden bağımsız olarak neredeyse sabit bir akış sağlayan pozitif yer değiştirme makineleridir. Tipik olarak aşağıdaki basınçlarda yağsız hava gerektiren uygulamalarda mükemmeldirler 1 bar(g) ve akış hızları 0,5 ila 1.000 m³/dak'nın üzerinde . Bu istikrarlı çıktı, onları atık su havalandırması, pnömatik taşıma, su ürünleri yetiştiriciliği oksijenasyonu ve baca gazı kükürt giderme için tercih edilen hava kaynağı haline getirir.

Pozitif Deplasmanlı Blowerların Çalışma Prensibi

Muhafazanın içinde, sekiz şeklindeki iki pervane birbirine veya muhafazaya temas etmeden zıt yönlerde dönmektedir. Her bir lob girişi geçerken, bir gaz cebi oluşur ve lob, mahfaza duvarı ve uç plakalar arasında tutulur. Dönme, bu cebi hacim olarak değişmeden boşaltma tarafına taşır; burada daha yüksek sistem basıncına ani maruz kalma, hızlı bir sıkıştırmaya neden olur; buna genellikle izokorik veya harici sıkıştırma denir. Hiçbir dahili sıkıştırma meydana gelmez; üfleyici gazı basitçe tahliye basıncına karşı hareket ettirir, bu da termodinamik verimliliği sınırlar ancak yağsız çalışmayı ve basit yapıyı garanti eder.

Bu çalışma prensibi iki kritik özelliği açıklamaktadır: akış hız ile orantılıdır ve boşaltma basıncı, aşağı yöndeki sistem direnci tarafından belirlenir. Roots üfleyici, nominal hacmini kısmen kapalı bir vanaya karşı bile iletir, ancak emilen güç, basınç farkıyla neredeyse doğrusal olarak artar. Aşırı basınç, tahrik motoruna hızlı bir şekilde aşırı yük bindirebilir, dolayısıyla basınç tahliye vanası zorunlu bir güvenlik bileşenidir.

Çift Loblu ve Üç Loblu Pervane Konfigürasyonları

Pervane profili titreşimi, gürültüyü ve hacimsel verimliliği doğrudan etkiler. İki loblu rotorlar devir başına iki deşarj darbesi karakteristik bir düşük frekanslı basınç dalgalanmasına neden olur. Üç loblu rotorlar devir başına üç daha küçük darbe Akışı önemli ölçüde yumuşatır ve gürültüyü azaltır. Aşağıdaki tablo tipik değerleri karşılaştırmaktadır.

Uygulamada, üç loblu üfleyiciler yeni kurulumlarda hakimdir çünkü daha katı işyeri gürültü düzenlemelerini karşılar ve bağlı kanallarda titreşimden kaynaklanan yorgunluğu azaltır. Çift loblu tasarımlar, uzak su ürünleri çiftliklerindeki havuz havalandırması gibi bir susturucunun titreşimleri yeterince azaltabildiği büyük, düşük basınçlı uygulamalar için ekonomik bir seçim olmaya devam ediyor.

Performans Sınırları ve Verimlilik Hususları

Kök üfleyiciler yüksek basınçlı makineler değildir. Pratik maksimum tek kademeli basınç artışı yaklaşık 1,0 bar(g) ve iki aşamalı üniteler yaklaşık olarak ulaşabilir 1,5 bar(g) . Bu sınırların ötesinde, boşluk aralıklarındaki iç sızıntı aşırı derecede büyür ve boşaltma sıcaklıkları aşılabilir. 140°C rotor temasına neden olabilecek termal genleşme riskini taşır.

Adyabatik verimlilik tipik olarak %55 ila %65 En iyi verimlilik noktasında, vidalı kompresörlere göre daha düşüktür. Bu, harici sıkıştırmanın doğrudan bir sonucudur: Sabit hacimdeki gazı daha yüksek basınca zorlamak için kullanılan enerji tam olarak geri kazanılmaz. Ancak verimlilik platosu geniş bir akış aralığında oldukça düzdür ve toplam sahip olma maliyeti genellikle basınçların aşağıda kaldığı Roots üfleyicileri tercih eder. 0,8 bar(g) ve sürecin gerektirdiği Yılda 8.000 çalışma saati istikrarlı koşullarda.

Temel Endüstriyel Uygulamalar

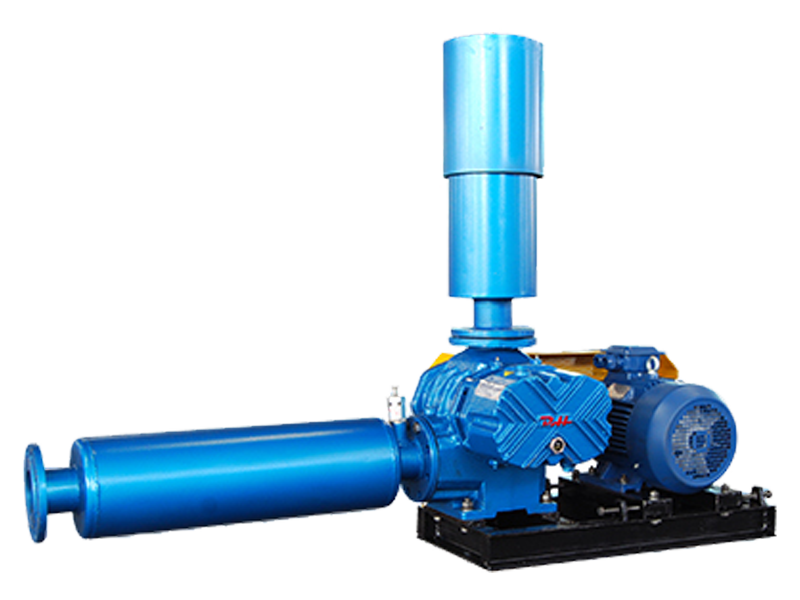

• Atık su arıtma: havalandırma havuzlarına hava sağlanması. Tipik bir 10.000 m³/gün belediye tesisi iki tane kullanıyor 75 kW üfleyiciler teslim ediyor 2.500 m³/saat her biri 0,5 bar(g) ince kabarcıklı difüzörlere.
• Pnömatik taşıma: sürekli, yağsız hava gerektiren seyreltik fazlı sistemlerde çimento, un veya plastik peletlerin taşınması 0,4–0,8 bar(g) .
• Su ürünleri yetiştiriciliği: oksijenli karides havuzları ve balık kanalları, genellikle üç loblu üniteler çalışır durumda 7/24 düşük basınçta.
• Baca gazı kükürt giderme: Üfleyicinin basit, sağlam tasarımından yararlanan zorlu bir ortam olan ıslak yıkayıcılarda sülfiti alçıtaşına dönüştürmek için oksidasyon havası sağlar.
• Vakum hizmeti: Giriş kapalı bir sisteme bağlandığında, aynı makine kuru vakum pompası olarak çalışır ve yaklaşık 100°C'ye kadar kaba vakum seviyeleri sağlar. 200 mbar(mutlak) .

Roots Blower Paketi İçin Seçim Kriterleri

Doğru üfleyiciyi seçmek, sistem eğrisinin eşleştirilmesini ve saha koşullarının değerlendirilmesini gerektirir. Bu faktörleri sırayla göz önünde bulundurun:

1. Standart koşullarda değil, gerçek giriş koşullarında gerekli hacimsel akış hızı. Daha yüksek rakımlarda, düşük hava yoğunluğunu telafi etmek için fiziksel olarak daha büyük bir üfleyiciye ihtiyaç duyulabilir.
2. İzin verilen maksimum boşaltma basıncı. Proses basıncı aşılırsa 1,0 bar(g) iki aşamalı bir ünite veya alternatif bir teknoloji değerlendirilmelidir.
3. Gaz bileşimi ve kirletici maddeler. Roots üfleyiciler hava, biyogaz ve inert gazlarla çalışır, ancak aşındırıcı bileşenler paslanmaz çelik iç kısımlar veya özel kaplamalar gerektirir.
4. Gürültü kısıtlamaları. Giriş/çıkış susturucuları ve akustik muhafazaları olan üç loblu paketler, 70 dB(A) bir metrede, iç mekan veya kentsel kurulumlar için kritik öneme sahiptir.
5. Görev döngüsü ve ortam sıcaklığı. Yüksek ortam sıcaklığında sürekli çalışma, tahliye sıcaklıklarını aşağıda tutmak için harici yağ soğutucuları veya su soğutmalı muhafazalar gerektirebilir 120°C .
6. Toplam sahip olma maliyeti. Üfleyicinin basit yapısı, yedek parça ve bakım maliyetlerini düşük tutar ancak 10 yıllık bir süre boyunca enerji tüketimi genellikle baskındır; bu nedenle sadece en iyi verimlilik noktasında değil, fiili çalışma noktasındaki verimlilik de dikkatle kontrol edilmelidir.

Hizmet Ömrünü Uzatan Bakım Uygulamaları

Roots üfleyiciler, minimum bakımları nedeniyle değerlidir, ancak birkaç odaklanmış eylem, plansız arıza sürelerini önler. Zamanlama dişlileri ve yatakları sıçratmalı yağlamalı veya gres dolguludur; her yağ değişimi 2.000 çalışma saati veya yağ analizine göre standarttır. Tozlu ortamlarda hava filtreleri aylık olarak kontrol edilmelidir; tıkalı filtreler basınç düşüşünü artırır, akışı azaltır ve motor yükünü artırır. Yağ haznesini sıkıştırma haznesinden ayıran labirent veya dudaklı contalar aşınma parçalarıdır; Üç aylık denetimler sırasında conta sızıntısı tespit edildiğinde, proses havasının yağla kirlenmesini önlemek için contalar derhal değiştirilmelidir.

Rotor açıklıkları fabrikada soğuk çalışma toleranslarıyla ayarlanmıştır. 0,1–0,5 mm rotor boyutuna bağlı olarak. Bunlar asla üreticinin rehberliği olmadan sahada ayarlanmamalıdır. Bunun yerine, tahliye sıcaklığının eğiliminin belirlenmesi ve herhangi bir ritmik temas sesinin dinlenmesi, rulman aşınması veya aşırı termal büyüme konusunda erken uyarı sağlar. Uygun bakım ile Roots üfleyici rutin olarak şu sonuçlara ulaşır: 40.000–60.000 çalışma saati büyük bakımlar arasında.
